详情说明

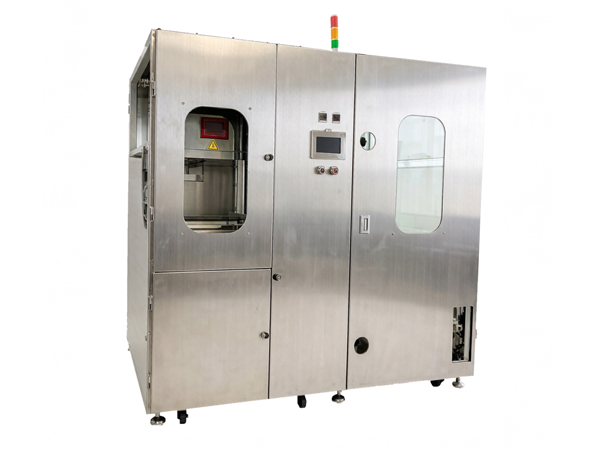

自动预贴机CJ-YM-650

主要用途：

主要用于线路干膜贴覆、防焊干膜贴覆、选化干膜贴覆、ABF贴覆、RCC-ABF贴覆、贴覆干膜。

设备概述

本设备(单列预贴机)是通过光纤传感器感应板边自动对中基板，待干膜预贴到基板正反两面后自动切割干膜，

再用夹爪与输送段将预贴好干膜的 PCB 板输送到后面的真空贴膜机上。

适用范围

本设备适用于需要将干膜预贴在 IC 载板、FPC、软硬结合板的片式贴膜工艺。

设备组成

设备由三部分组成，即：

1、进板单元：主要输送载板，对载板对中定位，为贴膜前做准备。

2、贴膜主单元：主要是运输的载板进行预贴膜，为后续进入真空腔体压膜。

3、机架外围部分：支撑整个预贴机的主要结构，以及保证机器输送水平提供保障。

技术参数

序号	名称	参数
1	设备尺寸	L 2000×W 1700×H 2400mm
2	设备重量	约2.5T
3	基板尺寸	宽幅：250-610mm
		长度： 250-610
		厚度： 0.05-2mm
		翘曲度：最大5mm
4	干膜规格	宽幅：250-610mm，宽幅250mm
		干膜滚筒内径：3寸
		可装最大外径250mm，宽幅250mm做双列可装最大200mm
5	工作面高度	1050±50mm
6	设备方向	左→右
7	基板定位	双边同时整板，两段速度控制，马达驱动，可微调中心位
8	夹持方式	前端预贴夹持
9	电源	AC380V ±10 %3相四线 50 Hz 20KW
10	气源	≥0.5Mpa40L/min　1根φ10/φ12气管
11	排气口	10m³/min　φ150mm抽风管一根

产品精度露铜精度：

A： 2～60mm ±1.0mm

B： 0～25mm ±1.0mm

C：±1.0mm

*上图描述了机台机械精度。不包括线路板尺寸误差，干膜卷绕，干膜特性等问题。

电气控制

1、 PLC ： Mitsubishi Q003 系列

2、人机界面：Proface 10.1 寸彩色触摸宽屏

3、电控箱：内置带漏电断路器

4、马达：东方马达+三菱伺服电机产品

5、气动：SMC+Airtac 产品

6、继电器/空开: 和泉 . 富士 . 欧姆龙

7、传感器: Keyence .Sunx.Omron.Riko

8、手动模式: 面板手动按键

9、安全措施: 紧急停止按钮・互锁功能・蜂鸣报警器・三色指示灯。
